[mota]Cung cấp và lắp đặt motor cửa cuốn

Phí vận chuyển: Tính phí khi thanh toán

[/mota]

[chitiet]

Motor cửa cuốn là bộ phận không thể thiếu của cửa cuốn

Motor cửa cuốn hay còn gọi là động cơ cửa cuốn, trong đó bộ tời cửa cuốn chính là bộ phận chạy bằng điện, được dùng để giúp cửa cuốn vận hành tự động bằng điều khiển từ xa trong khoảng bán kính từ 20m2 đến 30m2 hoặc bằng dây xích kéo bằng tay trong trường hợp điều khiển của cửa cuốn bị hỏng hoặc nhà bạn bị mất điện.

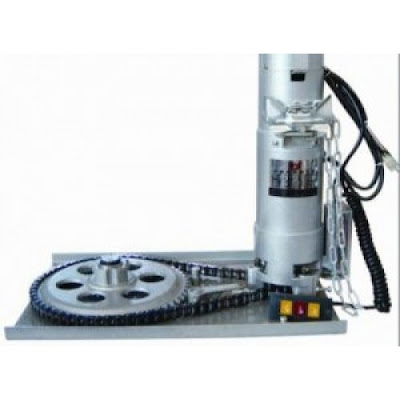

Motor cửa cuốn

Motor cửa cuốn có bao nhiêu loại

Theo hình thức thiết kế cũng như tính năng sử dụng, motor cửa kéo có 3 loại motor chính là:

  • Motor cửa cuốn có xích kéo
  • Motor cửa cuốn trong ống
  • Motor cửa cuốn có tấm liền.
Tùy theo từng loại mà các bạn có thể chọn lựa, hơn nữa, giá motor cửa cuốn cũng vô cùng đa dạng, khá phù hợp với túi tiền và yêu cầu của người tiêu dùng.

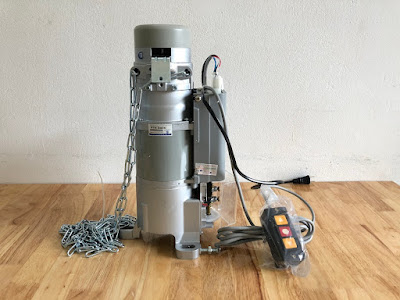

Motor cửa cuốn YY Đài Loan

 Cấu tạo của motor cửa cuốn

Trên thị trường hiện nay, có đến 03 loại motor cửa cuốn khác nhau tuy có thiết kế, mẫu mã khác nhau nhưng nhìn chung, chúng đều được cấu tạo bởi 4 bộ phận sau:

Phần động cơ: Động cơ của motor cửa cuốn cũng tương tự như hầu hết các loại động cơ điện khác. Động cơ được cấu thành từ 2 bộ phận chính:

Stato (phần đứng yên) bao gồm các cuộn dây được quấn trên các lõi sắt, đồng thời bố trí trên 1 vành tròn để từ đó tạo ra từ trường quay.

Rotor (phần quay) là 1 bộ phận hình trụ, có tác dụng giống như 1 cuộn dây quấn ở trên lõi thép, roto của motor cửa cuốn thường có rotor dạng lồng sóc.

Phần phanh hãm: Bộ phận quan trọng nhất của bộ phận phanh hãm chính là 2 con rơ le đóng mở để có thể thực hiện lệnh của bộ điều khiển từ xa. Một rơ le dành cho chiều lên và 1 rơ le dành cho chiều xuống.

Kế đến là nam châm điện cửa cuốn, được dùng để hút nhả bố thắng giúp nối motor cửa cuốn với bộ tời cửa cuốn bằng 1 sợi dây xích bình thường hoặc lò xo. Khi chúng ta bấm cho cửa cuốn chạy lên xuống thì nam châm sẽ thực hiện hút bố thắng, sau đó nhả ra thì motor cửa cuốn sẽ chạy.
Bộ phận điều khiển: Khi nhận được yêu cầu từ tay điều khiển, hộp điều khiển cửa cuốn sẽ gửi tín hiệu đến đến bộ phận điều khiển của motor, tùy vào lệnh mà rơ le nào sẽ được đóng – mở phù hợp.

Tiếp đó, cửa cuốn sẽ được các bộ phận cảm biến hành trình đưa ra lệnh để đưa đến vị trí đã được chỉ định ở trên hành trình đóng mở của cửa cuốn.

Bộ phận truyền động: Nhiệm vụ của motor cửa cuốn bên trong kết cấu của cửa cuốn chính là truyền chuyển động tròn của động cơ sang chuyển động thẳng của thân cửa cuốn, từ đó giúp cửa có thể đóng mở ra 1 cách trơn tru. Bộ phận này sẽ truyền động lực đến phần mặt bích và từ đó thực hiện quay xích kéo giúp cho lô cuốn hoạt động.

Đối với motor ống, động cơ được giấu ở phía trong của phần trục ngang. Ưu điểm của loại này chính là giảm thiểu tối đa được kích thước lô cuốn, có tính thẩm mỹ cao. Tuy nhiên, chúng lại có nhược điểm rất lớn đó là khó bảo trì, bảo hành, giá thành sản phẩm cao hơn và chỉ hoạt động được ở công suất thấp. Cấu tạo của motor ống thường bao gồm 4 phần trên nhưng lại được thiết kế vừa khít và nhỏ gọn.
Motor xích có kết cấu hoàn toàn ngược lại tuy thiết kế của chúng có vẻ “cồng kềnh” nhưng rất tiện lợi trong việc bảo hành, bảo trì, thay thế động cơ mới và đặc biệt là hoạt động tốt ở mức công suất lớn,… Vì thế, motor xích đã được ứng dụng một cách rộng rãi trong các thiết kế cửa cuốn công nghiệp cũng như các công trình dân dụng.
Motor trong ống cuốn
Ưu điểm dòng động cơ ống trong
► Tiết kiệm diện tích tối đa cho ngôi nhà, cuộn lô cả nan chỉ tốn 30cm
► Tốc độ đóng mở nhanh, 5-7s đóng mở cửa
► Sức nâng đa dạng từ cửa to tới cửa nhỏ
► Tính thẩm mỹ cao, động cơ được lắp liền trục cửa không tốn không gian
► Hoạt động ổn định, dễ dàng lắp đặt
Thông số động cơ ống trong
Model:Enginess 100N, Enginess 140N, Enginess 180N, Enginess 230N,
Sử dụng cho cửa 8 – 22m2
Dùng trục Φ60 – Φ 114
Công suất:  từ 205W – 610W
Motor ống

Khái quát sơ đồ mạch điều khiển motor cửa cuốn

Mạch hộp nhận tín hiệu bao gồm 6 dây: có 2 dây đen chính là dây nguồn (điện áp đầu vào là 220V), dây trắng chính là dây xuống, dây vàng là dây đi lên, dây đỏ được gọi là dây lửa và dây xanh chính là dây duy trì (còn gọi là dây dừng). Mạch điện với 3 con rơ le điều khiển động cơ lên và xuống là rơ le thường mở, dây lửa và dây xanh được nối với nhau bằng các con role thường đóng.

Sơ đồ mạch này được phổ biến cho các loại motor xoay chiều AC có xích kéo ngoài. Tuy nhiên, còn có 1 số dòng motor có sợi dây lửa và dây dừng được nối với nhau bằng bộ phận rơ le thường mở. Có thể liệt kê ra 1 số dòng motor hiện nay đang sử dụng hệ thống mạch điều khiển như trên: 2200, YS168L, GP, TEC, Sanyuan, Eurodoor, Wintec, Dasanyuan,…
Sơ đồ mạch điều khiển motor cửa cuốn

Chọn công suất điện motor cửa cuốn

Chọn motor xích kéo theo công suất

Motor cửa cuốn xích kéo được xem là dòng motor phổ biến nhất hiện đang sử dụng cho các loại cửa có khe thoáng và loại cửa cuốn Đài Loan. Đối với một số loại cửa khe thoáng thông dụng, người ta thường chọn motor sao cho tương xứng với các kích thước của cửa như sau:
  • Motor N300 có sức nâng 300kg: Thường sử dụng cho các loại cửa cuốn có diện tích là S < 12m2.
  • Motor N500 có sức nâng 500kg: Thường sử dụng cho các loại cửa cuốn có diện tích từ 12m2 20m2.
  • Motor N800 có sức nâng 800kg: Thường sử dụng cho các loại cửa cuốn có diện tích khoảng 20m2 30m2.
  • Motor N1000 sức nâng 1000kg: Thường dùng cho cửa cuốn có diện tích là S > 30m2

Chọn công suất motor tấm liền phù hợp


Cửa tấm liền có đặc điểm dễ thấy là nhẹ hơn cửa khe thoáng khá nhiều. Đa số khách hàng sử dụng cửa tấm liền dùng kéo tay nên thay vì motor tự động. Đồng thời, nếu không đủ điều kiện mua sản phẩm mới, các bạn có thể chủ động chọn nơi bán motor cửa cuốn cũ phù hợp với túi tiền của mình.

Các loại cửa tấm liền được lựa chọn theo công suất như sau:

Motor cửa dạng tấm liền đơn: Có công suất 1/ 4HP rất thích hợp đối với các loại cửa có tấm liền <12m2.

Motor cửa dạng tấm liền đôi: Có công suất 1/ 2 HP được sử dụng cho cửa tấm liền có diện tích từ 12m2 trở lên.

Cần lưu ý thêm, đối với các dòng cửa tấm liền đôi và đơn nếu sử dụng motor xích kéo thì chỉ cần sử dụng các dòng máy N300 có sức nâng 300kg là đã đáp ứng được tốt. Tuy nhiên, nếu muốn thay sang motor xích kéo thì bạn cần phải thay lô trục.

Chọn motor dạng trong ống phù hợp theo công suất

Thường được dùng cho các loại cửa nan thoáng có kích thước nhỏ (thường là dưới 6m2) được lắp đặt trong không gian hạn chế do loại motor này cũng không tốn quá nhiều diện tích trần.
  • Motor ống 100N sức nâng <100kg: Thích hợp sử dụng loại cho cửa ~4m2.
  • Motor ống 120N: Được sử dụng cho loại cửa có diện tích ~6m2.
  • Motor ống 230N: Được sử dụng cho loại cửa có diện tích ~8m2.
  • Motor ống 300N: Được sử dụng cho loại cửa có diện tích <12m2.

Một số lỗi thường gặp và cách sửa motor cửa cuốn tại nhà

Cửa cuốn motor không hoạt động

Nguyên nhân: Có thể bị mất nguồn cấp điện cấp cho cửa cuốn vì tình trạng lỏng rắc cắm tại các đầu kết nối motor hoăc hộp điều khiển, nếu có lưu điện thì chứng tỏ rơ le mạch đang bị hỏng.
Cách khắc phục: Bạn cần kiểm tra lại cho kỹ dây điện nguồn và các đầu rắc cắm, chú ý vệ sinh mạch lưu điện và kiểm tra rơ le.
Motor cửa cuốn

Cửa cuốn không dừng motor khi gặp phái vật cản

Nguyên nhân: Bộ phận cảm biến tự đảo chiều có thể đang bị hỏng, U ray bị bẩn, hư hỏng cái chốt đồng và rơ le lan đáy.
Cách khắc phục: Cần thay cảm biến đảo chiều, vệ sinh lại U ray, kiểm tra lại cái chốt đồng và con rơ le lan đáy.

Điều khiển lên xuống lúc được lúc không

Nguyên nhân: Bộ phận tay điều khiển đang yếu pin, phần rắc kết nối tiếp xúc kém, chiếc hộp nhận tín hiệu đang bị dính nước.
Cách khắc phục: Cần thay lại pin mới rồi kiểm tra tất các rắc cắm, chú ý kiểm tra lại hộp nhận tín hiệu cho kỹ, nếu có nước thì phải mang sấy khô rồi mới đưa vào sử dụng.

Khi mở cửa lên thì cửa tự động trôi xuống

Nguyên nhân: Phần cuộn phanh hãm của motor bị hỏng.
Cách khắc phục: Cần thay cuộn phanh mới có cùng chủng loại với motor mà bạn đang sử dụng.

Cửa cuốn bị kẹt cuộn nan

Nguyên nhân: Khi cửa đóng mở gặp phải vật cản nên không cho dừng kịp, o khâu lắp đặt ban đầu không điều chỉnh sự thăng bằng nên đã gây ra tình trạng đầu cao đầu thấp, lâu ngày khiến cho bộ phận lan bị xô về bên thấp.
Cách khắc phục: Cần phải gỡ rối cho lan, kết hợp với điều chỉnh thăng bằng và bôi trơn dầu mỡ cho phần cửa.

Hộp nhận tín hiệu có tín hiệu nhưng lại không thể điều khiển được

Nguyên nhân: Cửa bị hỏng rơ le trên của motor, hoặc phần hộp điều khiển cửa cuốn bị hỏng.
Cách khắc phục: Bạn phải thay rơ le cho cùng chủng loại và cùng hãng sản xuất.

Công ty cửa cuốn Công Thành chuyên thi công lắp đặt các loại motor cửa cuốn hiện đai nhất hiện nay
